塔吊是如何升高的?
时间:2019年12月13日



  说到塔吊,相信大家一点都不陌生,它是建筑工程上不可或缺的工具,那大家知道塔吊是如何升高的吗?







01

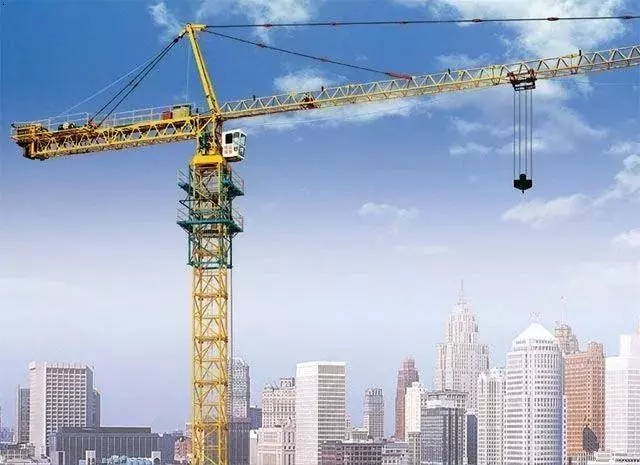

  塔吊是建筑工地上最常用的一种起重设备又名"塔式起重机",以一节一节的接长(高)(简称"标准节"),用来吊施工用的钢筋、木楞、混凝土、钢管等施工的原材料。

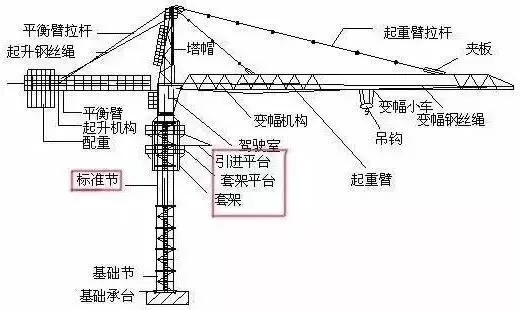

我们现在总体看一下塔吊结构,其中对塔吊升高起重要作用的结构是:引进平台、套架平台、套架和标准节。 塔吊的主塔是靠标准节的堆叠而升高的。






▲塔吊总体结构







  塔吊尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载,并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。










  凡是上回转塔机均需设平衡重,其功能是支承平衡重,用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。除平衡重外,还常在其尾部装设起升机构。










  起升机构之所以同平衡重物一起安放在平衡臂尾端,一则可发挥部分配重作用,二则增大绳卷筒与塔尖导轮间的距离,以利钢丝绳的排绕并避免发生乱绳现象。
平衡重的用量与平衡臂的长度成反比关系,而平衡臂长度与起重臂长度之间又存在一定比例关系。平衡重量相当可观,轻型塔机一般至少要3~4吨,重型的要近30吨。




02

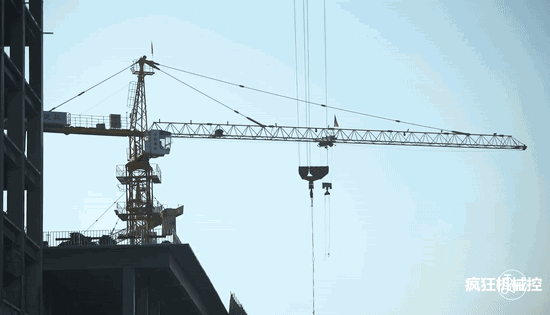

   塔吊拆搭的大致流程:先做塔吊基础,然后用汽车吊把塔吊基座安装在基础上,接着安装起重臂和配重,随着楼层升高塔吊也要提升,塔吊有自我液压顶升系统,将一节或数节吊到塔身上顶升连接即可。




▲塔吊打基座过程

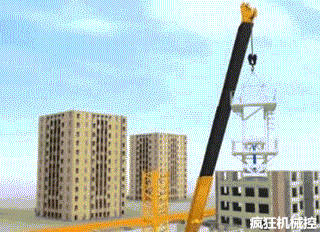

  塔吊打好基座后,用吊车安装标准节到一定高度,接着安装提升节,就是套在标准节上面和标准节很像的那个,标准节是标准件,提升节是两个直角钢架和标准节在一起组成的。

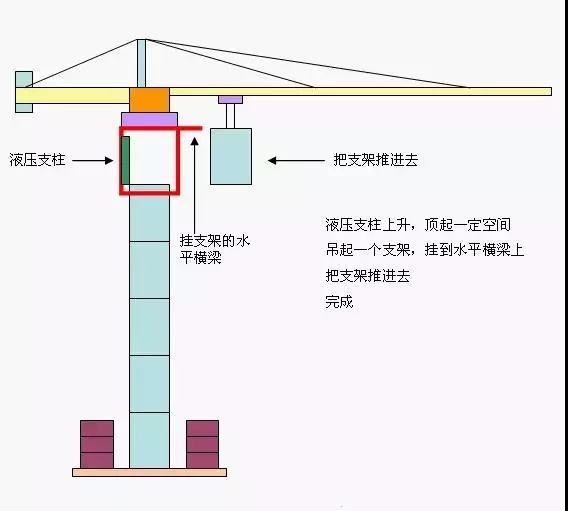

  塔吊本身有自己的一个升套架,把物件加高或搬移的过程中,透过人员操作将升套架上移,建筑与升套架之间便会留出空位,在将物件放置在这个空间,完成建筑加高的动作。
随着标准节不断加入,塔吊的高度也在不断升高。








   建筑施工完成后拆卸塔吊的过程,正好是塔吊安装的逆过程,塔吊可以将塔身降低到地面,这完全是人类的智慧结晶!
